আইএসও ৭৯৯-২০১৯ মেরিন পাইলট রোপ লেডার
বর্ণনাঃ
আইএসও ৭৯৯-২০১৯ মেরিন পাইলট রোপ লেডার হল এক ধরণের রোপ লেডার, সাধারণত শক্ত কাঠের তৈরি এবং পাইলটদের বোর্ডিং এবং অবতরণের জন্য ব্যবহৃত হয়। এটি সোলাস মেরিন সেফ সরঞ্জামগুলির জন্য একটি গুরুত্বপূর্ণ সরঞ্জাম।স্প্রেডার স্টেপ ((প্রতিরোধকারী স্টেপ) এবং চুম্বক সহ, পাইলট সিঁড়ি বিভিন্ন ধরণের সমুদ্রের অবস্থার মধ্যে নিরাপদে কাজ করতে পারে।1990গুণমান ১।
প্রধান প্রযুক্তিগত বিবরণীঃ
- টেকনিক্যাল স্ট্যান্ডার্ডঃ (ইইউ) ২০১৯/১১৭০, আইটেম নং.এমইডি/৪।49. SOLAS 74 সংশোধিত,নিয়ম V/23 & X/3,আইএমও Res.A.1045 ((27)),আইএমও MSC.1/Circ 1428
- ধাপ সংখ্যাঃ ৬-৮৫, কাস্টমাইজড;
- দৈর্ঘ্যঃ সর্বোচ্চ ২৮ মিটার, কাস্টমাইজড;
- পাইলট সিঁড়ির অংশঃ রাবার স্টেপ ((শেষ চারটি স্টেপ), কাঠের স্টেপ, স্প্রেডার ((প্রতিরোধকারী স্টেপ), স্টেপ ফিক্সিং টুকরা, দড়ি দিয়ে গঠিত।
দড়ি:দড়িগুলি মোল্ড-প্রতিরোধী ম্যানিলা বা তাপ চিকিত্সা করা পলিস্টার দড়ি হতে হবে এবং পলিপ্রোপিলিনের কোর সহ আবৃত হওয়া উচিত নয়। দড়িগুলির ব্যাসার্ধ 57 মিমি কম নয়,এবং এর ব্রেকিং শক্তি 24KN এর বেশি.
ধাপ:পাশের দড়িগুলির অভ্যন্তরীণ প্রান্তের দূরত্ব 400mm এর বেশি হওয়া উচিত, ধাপের প্রস্থ 115mm এর কম নয় এবং বেধ 25mm এর কম নয়। ধাপগুলি অ-স্লিপ হওয়া উচিত,গোঁজ ছাড়া কঠিন কাঠের সিঁড়ি এবং সমানভাবে 330±20 মিমি দূরে.
রাবার স্টেপ:নীচের চারটি স্টেপ যদি পর্যাপ্ত শক্তি এবং অনমনীয়তা থাকে তবে এটি নমনীয় সিন্থেটিক কাঁচামাল বা রাবার দিয়ে তৈরি করা যেতে পারে। রাবার স্টেপগুলি কাঠের স্টেপগুলির সাথে একই প্রয়োজনীয় মাত্রার হওয়া উচিত।
স্প্রেডার:স্প্রেডারের স্পেসিফিকেশন স্বাভাবিক স্টেপগুলির মতোই হতে হবে, তবে স্প্রেডারের দৈর্ঘ্য 1.8 মিটারের কম হতে হবে না।
স্টেপ ফিক্সিং টুকরাঃঅবশ্যই কাঠের বা প্লাস্টিকের হতে হবে
ফিক্সিং হার্ডওয়্যারঃদড়ি এবং সিঁড়িগুলির জন্য ফিক্সিং হার্ডওয়্যারটি জারা প্রতিরোধী হতে হবে, বা অনুরূপ উপাদান থেকে জারা প্রতিরোধের চিকিত্সা করা উচিত।
- শ্রেণীবিভাগের শংসাপত্রঃ প্রকার অনুমোদন, ইসি মেড প্রকার অনুমোদন ইত্যাদি।
- চিহ্নিতকরণঃআইএসও ৭৯৯-১-২০১৯ অনুসারে, মেড মানের চিহ্ন
আইএসও ৭৯৯-২০১৯ মেরিন পাইলট রেপ লেডারের পরীক্ষা
| পরীক্ষা |
পরীক্ষার জন্য আইটেম |
পরীক্ষার পদ্ধতি |
অনুমোদনের মানদণ্ড |
দৃশ্যমান
পরীক্ষা |
পুরোপুরি একত্রিত সিঁড়ি. |
৪ নং ধারায় উল্লেখিত নির্মাণের প্রয়োজনীয়তা এবং নির্মাতার অঙ্কনগুলির তুলনা করুন। |
সিঁড়িটি ৪ নং ধারা অনুসারে নির্মাণের প্রয়োজনীয়তা পূরণ করবে এবং নির্মাতার আঁকাগুলি অনুসারে নির্মিত হবে। |
| ধাপের নমনীয়তা |
ছয়টি সিঁড়ি, যার মধ্যে প্রতিটি ভিন্ন ধরণের অন্তত একটি সিঁড়ি থাকবে, যদি সিঁড়িগুলির অন্তর্নির্মিত কাঠামোতে ব্যবহৃত সিঁড়ি থেকে ভিন্ন হয় তবে প্রতিস্থাপন সিঁড়িও অন্তর্ভুক্ত থাকবে। |
প্রতিটি স্টেপকে একটি জোড়া সাপোর্টে স্থাপন করুন যেখানে সাইড রোপগুলি স্বাভাবিকভাবে স্টেপটি অতিক্রম করবে।স্টেপ এর কেন্দ্রে 100 মিমি প্রশস্ত যোগাযোগ এলাকায় কমপক্ষে 1 মিনিটের জন্য একটি স্ট্যাটিক লোড অভিন্নভাবে প্রয়োগ করুন. লোড হবে 3,0 kN |
লোডের অধীনে স্টেপটির কেন্দ্রে বক্রতা 25 মিমি অতিক্রম করতে পারবে না। লোডটি সরিয়ে ফেলার পরে এবং স্টেপটিকে পুনরুদ্ধার করার অনুমতি দেওয়ার পরে কোনও অবশিষ্ট বক্রতা থাকতে পারে না। |
| স্টেপ ফ্রিক্টন |
এক ধাপে এক ধাপে
নির্মাণ সামগ্রী এবং
ধাপ পৃষ্ঠ নকশা এক রেফারেন্স ধাপ নির্মিত
পরিষ্কার ওক 115 মিটার প্রশস্ত এবং 480 মিমি দীর্ঘ
স্টেপ পৃষ্ঠের
গর্ত 3 মিমি প্রশস্ত, 3 মিমি গভীর
এবং 15 মিমি দূরে। গর্ত একে অপরের সমান্তরাল এবং স্টেপ দীর্ঘ প্রান্ত সমান্তরাল চলতে হবে
১.৫ থেকে ৩.০ কেজি ওজনের এক ধাতব হুক
ধাতব ব্লকের একটি সমতল পৃষ্ঠ হতে হবে যা 100 মিমি চওড়া এবং 135 মিমি লম্বা হতে হবে। সমতল পৃষ্ঠের সাথে চামড়া বা কম্পোজিশন জুতোর পাতার উপাদান সংযুক্ত থাকতে হবে।
|
একটি স্তরে রেফারেন্স ধাপ সেট করুন
অবস্থান. ধাতু ব্লক স্থাপন করুন
রেফারেন্স স্টেপের স্টেপিং পৃষ্ঠের কেন্দ্রে এবং ধাতব ব্লকের দীর্ঘতম প্রান্তটি রেফারেন্স স্টেপের উভয় প্রান্ত জুড়ে চলে।ধীরে ধীরে ধাপে ধাতু ব্লক সঙ্গে পদক্ষেপ এক প্রান্ত উত্তোলন. কোণ যা ব্লক স্লাইড শুরু পরিমাপ করুন.
স্ট্যান্ডার্ড রেফারেন্স স্টেপ এবং পানির নিচে ব্লক দিয়ে পদ্ধতিটি পুনরাবৃত্তি করুন।
প্রতিটি ভিন্ন সিঁড়ি ধাপ ব্যবহার করে শুকনো এবং ভিজা উভয় অবস্থার মধ্যে পদ্ধতি পুনরাবৃত্তি করুন।
|
কোণ যেখানে ব্লক
শুষ্ক উপর লা স্লাইড শুরু হয় এবং
ভিজা বোর্ডিং সিঁড়ি ধাপ
এর চেয়ে বড় বা সমান হবে
স্ট্যান্ডার্ড রেফারেন্স স্টেপের জন্য পরিমাপ করা সংশ্লিষ্ট কোণ। |
স্টেপ পৃষ্ঠ
স্থায়িত্ব |
এক ধাপে এক ধাপে
নির্মাণ সামগ্রী এবং
স্টেপ সারফেস ডিজাইন।
ধাপে ধাপে ঘর্ষণ পরীক্ষায় বর্ণিত ধাতব ব্লক যা পরীক্ষার ধাপে এগিয়ে-পিছিয়ে যাওয়ার সময় ৩৮০ এন এর উল্লম্ব চাপের জন্য প্রস্তুত
|
স্টেপটিকে অনুভূমিক অবস্থানে ধরে রাখুন, লোড ব্লকটি এর উপর নির্ভর করে। ব্লকটিকে স্টেপ পৃষ্ঠের এক প্রান্ত থেকে অন্য প্রান্তে এবং একই লাইনে পিছনে সরান।মোট ১৫০০ চক্রের জন্য.
ধাপে ধাপে শুকনো এবং ভিজা উভয় অবস্থার উপর ধাপে ঘর্ষণ পরীক্ষা পুনরাবৃত্তি করুন, নিশ্চিত করুন যে স্লাইডিং ব্লকটি পুরোপুরি পরিধান পৃষ্ঠের উপর নির্ভর করে
ধাপের
|
কোণ যেখানে ব্লক
শুষ্ক এবং উপর স্লাইড শুরু
ভিজা বোর্ডিং সিঁড়ি ধাপ
এর চেয়ে বড় বা সমান হবে
সংশ্লিষ্ট কোণ
স্ট্যান্ডার্ডের জন্য পরিমাপ
রেফারেন্স স্টেপ। |
সিঁড়ি এবং সিঁড়ি
সংযোজন
শক্তি |
সম্পূর্ণরূপে একত্রিত সিঁড়ি
দীর্ঘতম দৈর্ঘ্য e অনুমোদিত |
সিঁড়িটিকে উল্লম্বভাবে ঝুলিয়ে রাখুন, তার পুরো দৈর্ঘ্য পর্যন্ত ঝুলিয়ে রাখুন বা সিঁড়িটিকে তার পুরো দৈর্ঘ্য পর্যন্ত একটি অনুভূমিক পৃষ্ঠের উপর প্রসারিত করুন, সিঁড়িটির উপরের প্রান্তটি তার নিজস্ব সংমিশ্রণের সাহায্যে সুরক্ষিত করুন।8 এর স্ট্যাটিক লোড প্রয়োগ করুন.8 Kn কমপক্ষে 1 মিনিটের জন্য নীচের ধাপে বিস্তৃতভাবে বিতরণ করা হয়, যাতে ধাপে সংযুক্তি ফিটিংগুলির মাধ্যমে পাশের দড়িগুলির মধ্যে সমানভাবে লোড প্রয়োগ করা হয়।পাঁচটি ভিন্ন ধাপে পদ্ধতি পুনরাবৃত্তি করুনতবে সিঁড়ির পুরো দৈর্ঘ্যে ঝুলতে হবে না এবং শুধুমাত্র পরীক্ষার স্তরটি ঝুলতে হবে।তার পাশের দড়ি সংযোজক এবং পাশের দড়ি অবিলম্বে স্টেপ সংযোজক ফিটিং উপরে লোড করা প্রয়োজন হয় |
সিঁড়ি ভেঙে বা ফাটতে পারবে না
যেকোনো ধাপের মধ্যে সংযুক্তি
আর কোনো বাঁধনও ফুরিয়ে যাবে না ।
অথবা বিরতি
পাশের দড়ি কোন সমর্থন করা উচিত নয়
পর্যবেক্ষণযোগ্য ক্ষতি, প্রসারিত
অথবা বিকৃতি যে ramins
পরীক্ষার লোডগুলি সরিয়ে নেওয়ার পরে |
| উন্মোচন |
অনুমোদিত দীর্ঘতম দৈর্ঘ্যের সম্পূর্ণরূপে একত্রিত সিঁড়ি |
রোল-আপ সিঁড়ির লঙ্গর ফিক্সচারগুলি এমন জায়গায় সংযুক্ত করুন যা কোনও দেয়াল বা কাঠামোর থেকে দূরে থাকে যা এটিকে অবাধে পড়ার থেকে বিরত রাখে এবং যেখানে এটি উল্লম্বভাবে ঝুলতে পারে।সিঁড়িকে অবাধে ঘুরতে দিন. |
স্টেপ এবং সংযোজনগুলি অবশ্যই
না ফাটল, ভাঙ্গা আলগা.
সিঁড়িটি এমন কোনো ক্ষতির সম্মুখীন হতে পারে না যার ফলে এটি ব্যবহার করা অনিরাপদ হবে।
|

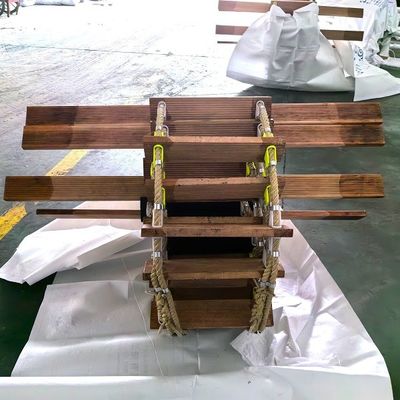

আইএসও ৭৯৯-২০১৯ মেরিন পাইলট রোপে লেডারের বিবরণঃ

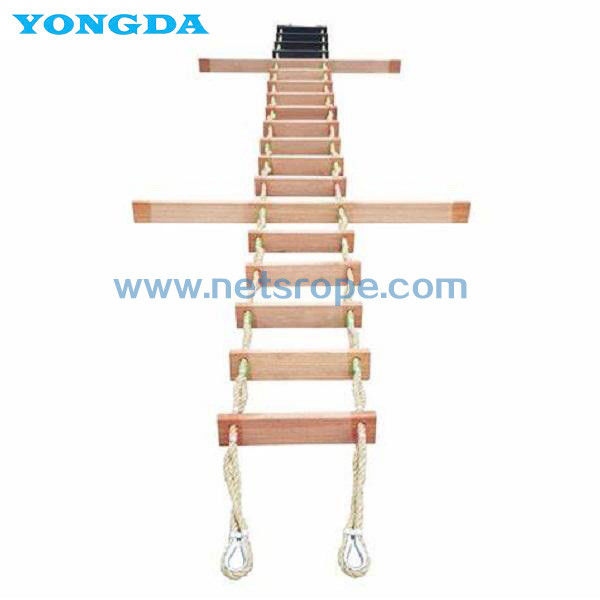

আইএসও ৭৯৯-২০১৯ মেরিন পাইলট রেপ লেডার এর পণ্যঃ
